Alábbi cikkünkben három olyan mérési kihívást mutatunk be, ahol a pontosság és a sebesség meghatározó szerepet játszik. A nagy sebességű gyártósorokon működő ventilátorkerekek apró ütéseinek érzékelésétől kezdve az útburkolatok menet közbeni feltérképezésén át egészen a hangminőséget befolyásoló rezgések kimutatásáig – legújabb alkalmazási példáink bemutatják, hogyan alakítják a SinceVision lézeres elmozdulásérzékelői a komplex ellenőrzési feladatokat megbízható, automatizált megoldásokká.
1. Légkondicionáló ventilátorkerék alsó magasságkülönbségének érzékelése
A ventilátorkerék forgás közbeni ütésének észlelése kulcsfontosságú a túlzott zaj, rezgés és az idő előtti alkatrészkopás megelőzésében. A hagyományos mérési módszerek azonban nehezen képesek pontosan mérni ezeket az alkatrészeket mozgás közben.
Megoldás:

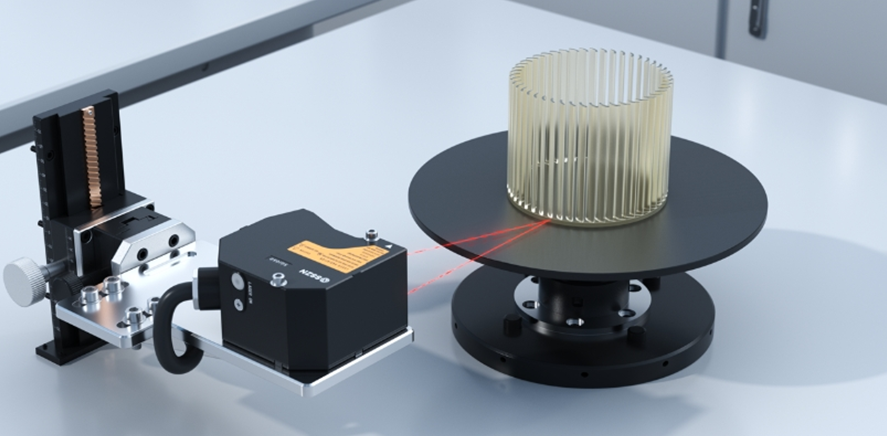

A ventilátorkerék alapzatánál oldalirányban elhelyezett SinceVision lézeres elmozdulásérzékelő biztosítja a forgás közbeni eltérés maximális pontosságú, valós idejű érzékelését. Az érintésmentes mérési megoldás könnyen integrálható a szabványos ipari kommunikációs protokollokba.
Előnyök:
- 7 μm pontosság, amely jelentősen csökkenti a gyártósoron előforduló téves hibafelismeréseket.
- 88 kHz mintavételi sebesség, amely akár 700 mm/s mérési sebességet tesz lehetővé, mindössze 0,01 mm-es mérési időközökkel.
- Az integrált kialakítás 50%-kal kevesebb helyet igényel a hagyományos telepítésekhez képest, így szűkös helyen kialakított automatizált cellákba is könnyen beépíthető.
2. Jármű és útburkolat közötti magasságmérés
Az útburkolat kézi profilozása lassú és nem minden esetben egyenletes eredményt ad, ráadásul az olyan kisebb felületi hibák, mint a sekély keréknyomok vagy a kezdeti süllyedések, könnyen észrevétlenek maradhatnak. Az útellenőrzést végző személyzet a forgalomban fokozott kockázatnak van kitéve, miközben a mérések normál haladási sebesség mellett nehezen végezhetők el.
Megoldás:

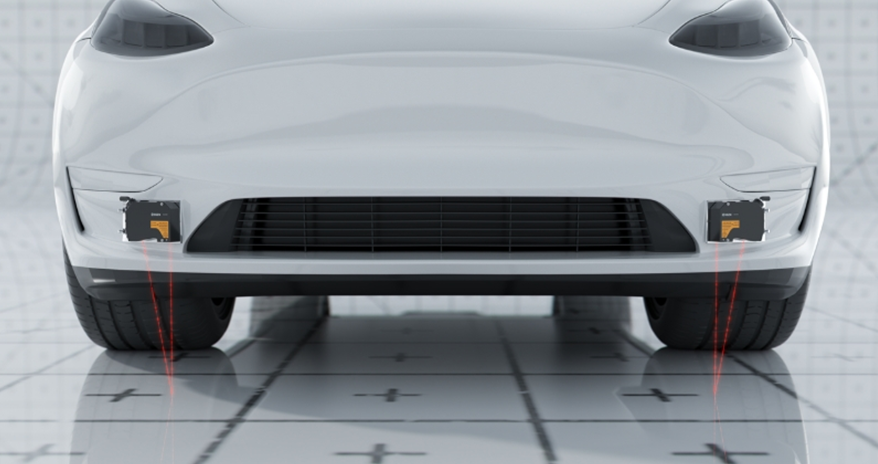

A SinceVision SGI400 lézeres elmozdulásérzékelő közvetlenül az útellenőrző járműre szerelhető, így a jármű haladása közben automatikus, nagy sebességű útprofilozást tesz lehetővé. A szenzor 88 kHz-es mintavételi frekvenciával működik, és akár 1,2 millió mérési adatpontot képes tárolni, így a felület részletei sem vesznek el.
A ±100 mm-es mérési tartományban elérhető 0,1 mm-es pontosság lehetővé teszi olyan kisebb deformációk érzékelését is, amelyek vizuális ellenőrzéssel nem feltétlenül észlelhetők. Az IP67-es védettség és a magas rezgésállóság megbízható működést biztosít egyenetlen terepen és szélsőséges időjárási körülmények között is.
3. Hangrendszerek rezgésének érzékelése
A nem kívánt rezgések ronthatják a hangminőséget, és károsíthatják az érzékeny alkatrészeket. Az érintkező érzékelők megkarcolhatják a kényes felületeket, míg a lassabb mérőeszközök nem feltétlenül képesek érzékelni a gyors, átmeneti rezgéseket, amelyek befolyásolják a hang tisztaságát.
Megoldás:

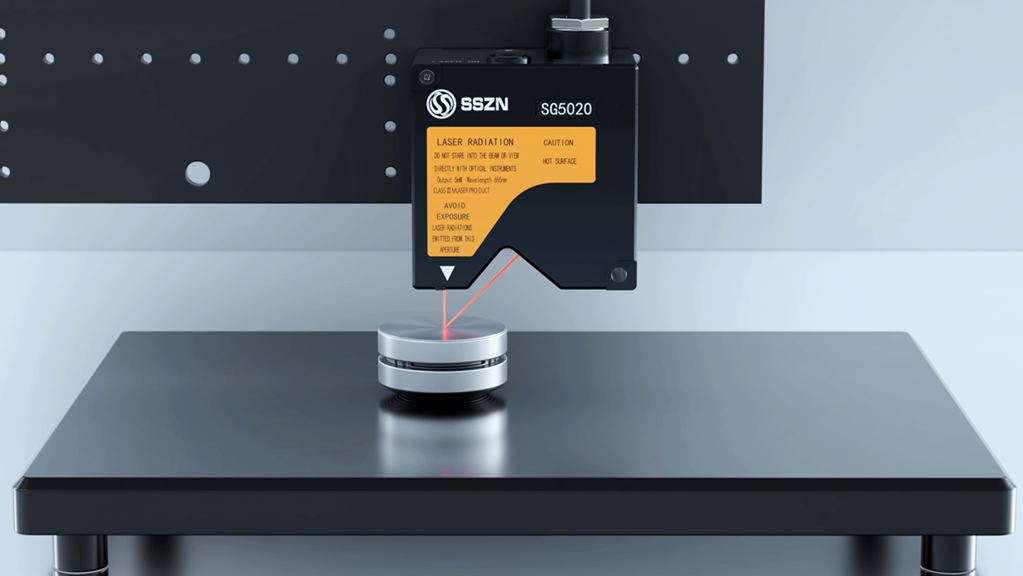

A SinceVision SG5020 lézeres elmozdulásérzékelő érintésmentesen méri a rezgések amplitúdóját és frekvenciáját. Az 590 kHz-es mérési sebességnek köszönhetően valós időben képes rögzíteni a rezgési mintázatokat, valamint azonosítani azokat az apró felületi hibákat, amelyek hatással lehetnek a teljesítményre.
Az érintésmentes kialakítás megóvja a vizsgált berendezéseket, ezért a szenzor különösen alkalmas autóipari hangrendszerek vizsgálatára, repülőgépipari tesztelésre, valamint kutatás-fejlesztési alkalmazásokra.
